Wprowadzenie do produkcji

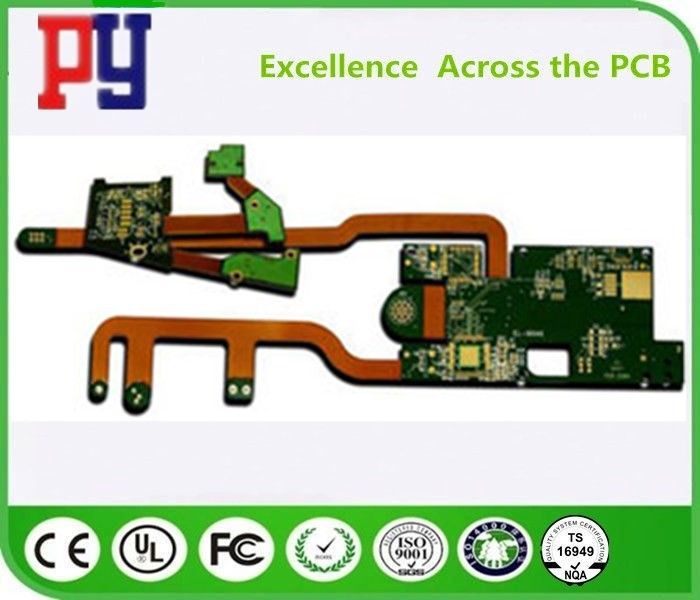

Sztywne, elastyczne obwody drukowane to płytki wykorzystujące połączenie technologii elastycznych i sztywnych płytek w aplikacji. Większość sztywnych płyt elastycznych składa się z wielu warstw elastycznych podłoży obwodów przymocowanych do jednej lub większej liczby sztywnych płyt zewnętrznie i / lub wewnętrznie, w zależności od projektu zastosowania. Elastyczne podłoża są zaprojektowane w taki sposób, aby pozostawały w stałym stanie elastyczności i zwykle są formowane w zgiętą krzywą podczas produkcji lub instalacji.

Sztywne konstrukcje Flex są trudniejsze niż projektowanie typowego sztywnego środowiska płyt, ponieważ płyty te są zaprojektowane w przestrzeni 3D, która oferuje również większą wydajność przestrzenną. Dzięki możliwości projektowania w trzech wymiarach sztywni flex projektanci mogą skręcać, składać i zrolować elastyczne podłoża z płyty, aby osiągnąć pożądany kształt dla pakietu końcowego zastosowania.

Proces produkcji

Niezależnie od tego, czy produkuje się prototyp sztywnego flexa, czy produkuje ilości wymagające sztywnej elastycznej produkcji PCB i montażu PCB, technologia ta jest dobrze sprawdzona i niezawodna. Elastyczna część PCB jest szczególnie dobra w pokonywaniu problemów związanych z przestrzenią i wagą przy przestrzennych stopniach swobody.

Staranne rozważenie elastycznych rozwiązań sztywnych i odpowiednia ocena dostępnych opcji na wczesnych etapach projektowania sztywnych elastycznych obwodów drukowanych przyniesie znaczne korzyści. Bardzo ważne jest, aby producent sztywnych elastycznych obwodów drukowanych był zaangażowany na wczesnym etapie procesu projektowania, aby zapewnić, że projekt i części fabularne są zarówno koordynowane, jak i uwzględniają różnice w produktach końcowych.

Faza produkcji sztywnego giętkiego jest również bardziej złożona i czasochłonna niż wytwarzanie sztywnej płyty. Wszystkie elastyczne elementy sztywnego zestawu elastycznego mają zupełnie inne procesy przenoszenia, trawienia i lutowania niż sztywne płyty FR4.

Aplikacje

Sztywne, elastyczne płytki drukowane oferują szeroki zakres zastosowań, od uzbrojenia wojskowego i systemów kosmicznych po telefony komórkowe i aparaty cyfrowe. W urządzeniach medycznych, takich jak rozruszniki serca, coraz częściej stosowane są sztywne płyty giętkie ze względu na ich możliwości zmniejszania przestrzeni i masy. Te same zalety zastosowania sztywnego elastycznego PCB można zastosować do uzbrojenia wojskowego i systemów kontroli broni.
