Szczegóły produktu
Miejsce pochodzenia: SHENZHEN CHINY
Nazwa handlowa: PY
Orzecznictwo: UL ROHS ISO9001

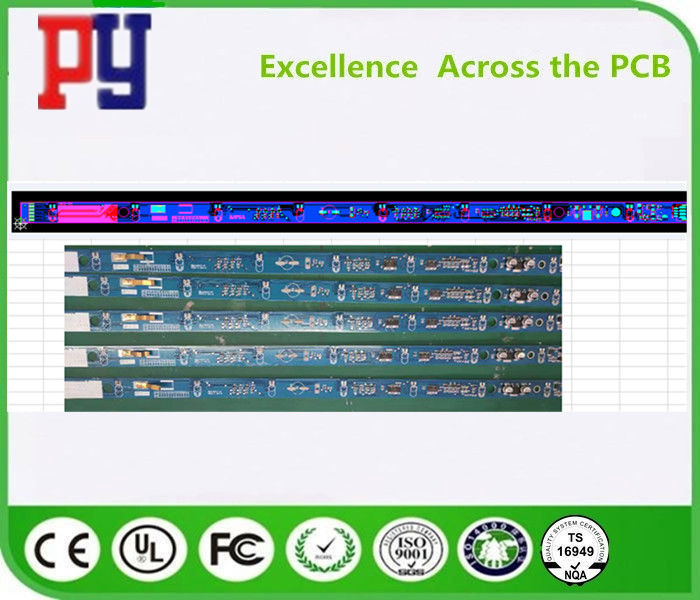

Numer modelu: 2-warstwowa płytka drukowana
Warunki płatności i wysyłki
Minimalne zamówienie: 5szt
Cena: negocjowalne
Szczegóły pakowania: Pudełko
Czas dostawy: 5-10 dni
Zasady płatności: L/c, T/T, PayPal
Materiał bazowy: |
FR-4 |
Grubość płytki: |
1.2 MM |
Liczba warstw: |
2 WARSTWY |
Grubości miedzi: |
1oz |
Min. rozmiar otworu: |
5mil |
Min. Szerokość linii / odstępy: |
4 / 4MIL |
Kolor maski lutowniczej: |
niebieski |
Miejsce pochodzenia: |
CHINY |
Możliwość Supply: |
Dziesięć tysięcy kwadratowych metrów miesięcznie |
Wykańczanie powierzchni: |
HASL |
Materiał bazowy: |
FR-4 |
Grubość płytki: |
1.2 MM |
Liczba warstw: |
2 WARSTWY |
Grubości miedzi: |
1oz |
Min. rozmiar otworu: |
5mil |
Min. Szerokość linii / odstępy: |
4 / 4MIL |
Kolor maski lutowniczej: |
niebieski |
Miejsce pochodzenia: |
CHINY |
Możliwość Supply: |
Dziesięć tysięcy kwadratowych metrów miesięcznie |
Wykańczanie powierzchni: |
HASL |
Zalety
1. Fabryka PCB bezpośrednio
2. Kompleksowy system kontroli jakości
3. Konkurencyjna cena
4. Szybki czas dostawy kolei od 48 godzin.
5. Certyfikaty (ISO / UL E354810 / RoHS)
6. 9-letnie doświadczenie w eksporcie
7. Brak MOQ / MOV.
8. Wysoka jakość. Ścisłe przez AOI (automatyczną inspekcję optyczną), QA / QC, latający porbe, Etesting itp.
Aplikacje:
Komunikacja
Tradycyjny sprzęt telekomunikacyjny, FTTP, VOIP, usługi multimedialne, sieci danych i produkty infrastruktury IT, produkty infrastruktury bezprzewodowej, wzmacniacze mocy, rozgałęźniki i łączniki, tranzystory dużej mocy itp.
Peryferia komputerowe
Wysokiej klasy drukarki, modem kablowy, routery bezprzewodowe, telefony IP, produkty konsumenckie i biurowe, system bankowy itp.
Konsument
Komputery, telewizory, aparaty fotograficzne, cyfrowe nagrywarki wideo (DVR), produkty przenośne, diody LED itp.
Automobilowy
Systemy bezpieczeństwa pasażerów, systemy sterowania silnikiem, poduszki powietrzne, produkty kontroli trakcji itp.
High End Computing and Storage
Komputer i serwer o wysokiej wydajności, system mainframe i sprzęt do przechowywania, pamięć itp.
Przemysł
Zasilanie, główny panel sterowania, monitor, produkty CCTV, sprzęt sterowania motoryzacją, robot przemysłowy, produkty kontroli dostępu itp
Medyczny
Rezonans magnetyczny (MRI), tomografia komputerowa (CT), urządzenia do defibrylacji w sytuacjach awaryjnych, monitorowanie pacjenta, wszczepialne urządzenia, systemy chirurgiczne, sprzęt biometryczny i diagnostyczny itp.
Wojskowy
Satelita, radar, samolot, jednostka sterująca, sprzęt komunikacyjny .etc.
Testy i pomiary
Mierniki mocy, tester energii elektrycznej, tester termiczny, tester światła, tester sieci, tester gazu i oleju, produkty na podczerwień, półprzewodnikowe urządzenia testowe, karty testowe i karty sond, systemy kontroli płytek itp.
Zdolność
| Prototyp o wysokiej precyzji | Produkcja masowa PCB | ||
| Maksymalna liczba warstw | 1-28 warstw | 1-14 warstw | |
| MIN Szerokość linii (mil) | 3 mil | 4 mil | |
| MIN odstęp między wierszami (mil) | 3 mil | 4 mil | |
| Min via (wiercenie mechaniczne) | Grubość płyty ≤ 1,2 mm | 0,15 mm | 0,2 mm |
| Grubość płyty ≤2,5 mm | 0,2 mm | 0,3 mm | |
| Grubość płyty ＞ 2,5 mm | Współczynnik proporcji ≤13: 1 | Współczynnik proporcji ≤13: 1 | |
| Współczynnik proporcji | Współczynnik proporcji ≤13: 1 | Współczynnik proporcji ≤13: 1 | |
| Grubość płyty | MAX | 8mm | 7mm |
| MIN | 2 warstwy: 0,2 mm; 4 warstwy: 0,35 mm; 6 warstw: 0,55 mm; 8 warstw: 0,7 mm; 10 warstw: 0,9 mm | 2 warstwy: 0,2 mm; 4 warstwy: 0,4 mm; 6 warstw: 0,6 mm; 8 warstw: 0,8 mm | |
| MAKSYMALNY rozmiar płyty | 610 * 1200 mm | 610 * 1200 mm | |
| Maksymalna grubość miedzi | 0,5-6 uncji | 0,5-6 uncji | |
| Immersja Gold / Grubość pozłacana | Złoto immersyjne: Au, 1–8u ” Złoty palec: Au, 1–150u ” Pozłacane: Au, 1–150u ” Niklowany: 50–500u ” | ||
| Grubość otworu miedzianego | 25um 1mil | 25um 1mil | |
| Tolerancja | Grubość płyty | Grubość płyty ≤ 1,0 mm: +/- 0,1 mm 1,0 mm <grubość płyty ≤ 2,0 mm: +/- 10% Grubość płyty> 2,0 mm: +/- 8% | Grubość płyty ≤ 1,0 mm: +/- 0,1 mm 1,0 mm <grubość płyty ≤ 2,0 mm: +/- 10% Grubość płyty> 2,0 mm: +/- 8% |
| Zarys tolerancji | ≤100 mm: +/- 0,1 mm 100 <≤300 mm: +/- 0,15 mm > 300 mm: +/- 0,2 mm | ≤100 mm: +/- 0,13 mm 100 <≤300 mm: +/- 0,15 mm > 300 mm: +/- 0,2 mm | |
| Impedancja | ± 10% | ± 10% | |
| MIN Maska lutownicza | 0,08 mm | 0,10 mm | |
| Podłączanie funkcji Vias | 0,25 mm - 0,60 mm | 0,70 mm - 1,00 mm | |
Etykietka:
Płytka drukowana na bazie aluminium
