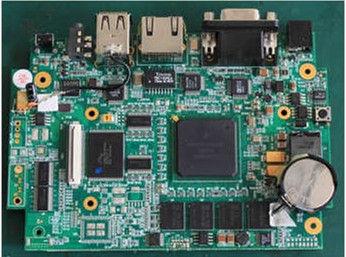

Płytka drukowana OEM mobilnego banku mocy do obwodów drukowanych do automatu do gier

Miejsce pochodzenia CHINY
Nazwa handlowa OEM
Numer modelu PY
Minimalne zamówienie 1SZT
Cena Negotiation
Szczegóły pakowania Pudełko
Czas dostawy 15-20 dni

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
PCB Płytka drukowana na płytce drukowanej Miejsce pochodzenia CHINY
Szczegóły pakowania Torba antystatyczna + antystatyczna folia bąbelkowa + karton dobrej jakości Czas dostawy 15-20 dni roboczych
Materiał FR-4
High Light

Płytki drukowane HDI

,

uniwersalna płytka drukowana

Zostaw wiadomość
opis produktu
Mobilny bank mocy OEM

1> Naszą wyższością jest profesjonalizm naszego zespołu.

- Montaż PCB i PCB do kompleksowej obsługi oryginalnych komponentów zgodnie z BOM.

IC importowane z Digikey / Farnell itp.

Opis


1. Profesjonalny producent PCB i zespołu PCB specjalizujący się w jednostronnym PCB, dwustronnym PCB, wielowarstwowym PCB, układzie i projekcie PCB oraz montażu PCB


2. Rodzaj materiału: FR4, materiał niehalogenowy, podstawa aluminiowa, podstawa Cooper, materiał wysokiej częstotliwości, gruba folia miedziana, 94-V0 (HB), materiał PI, WYSOKI TG: SL S1000-2, ITEQ: IT180


3. Obróbka powierzchniowa: HAL, złoto immersyjne, cyna zanurzeniowa, srebro immersyjne, złoty palec, OSP, HAL (złoto immersyjne, OSP, srebro zanurzeniowe, cyna immersyjna) + złoty palec


Podanie


Produkty są stosowane w wielu branżach zaawansowanych technologii, takich jak: diody LED, telekomunikacja, aplikacje komputerowe, oświetlenie, automaty do gier, sterowanie przemysłowe, energetyka, motoryzacja i wysokiej klasy elektronika użytkowa, itp. Poprzez nieustanne wysiłki i wysiłki marketingowe, eksport produktów do Ameryki, Kanady, hrabstw europejskich, Afryki i innych krajów Azji i Pacyfiku

Zdolność


  Prototyp o wysokiej precyzji Produkcja masowa PCB
Maksymalna liczba warstw 1-28 warstw 1-14 warstw
MIN Szerokość linii (mil) 3 mil 4 mil
MIN odstęp między wierszami (mil) 3 mil 4 mil
Min via (wiercenie mechaniczne) Grubość płyty ≤ 1,2 mm 0,15 mm 0,2 mm
Grubość płyty ≤2,5 mm 0,2 mm 0,3 mm
Grubość płyty > 2,5 mm Współczynnik proporcji ≤13: 1 Współczynnik proporcji ≤13: 1
Współczynnik proporcji Współczynnik proporcji ≤13: 1 Współczynnik proporcji ≤13: 1
Grubość płyty MAX 8mm 7mm
MIN 2 warstwy: 0,2 mm; 4 warstwy: 0,35 mm; 6 warstw: 0,55 mm; 8 warstw: 0,7 mm; 10 warstw: 0,9 mm 2 warstwy: 0,2 mm; 4 warstwy: 0,4 mm; 6 warstw: 0,6 mm; 8 warstw: 0,8 mm
MAKSYMALNY rozmiar płyty 610 * 1200 mm 610 * 1200 mm
Maksymalna grubość miedzi 0,5-6 uncji 0,5-6 uncji
Immersja Gold /
Grubość pozłacana
Złoto immersyjne: Au, 1–8u ”
Złoty palec: Au, 1–150u ”
Pozłacane: Au, 1–150u ”
Niklowany: 50–500u ”

Grubość otworu miedzianego 25um 1mil 25um 1mil
Tolerancja Grubość płyty Grubość płyty ≤ 1,0 mm: +/- 0,1 mm
1,0 mm <grubość płyty ≤ 2,0 mm: +/- 10%
Grubość płyty> 2,0 mm: +/- 8%
Grubość płyty ≤ 1,0 mm: +/- 0,1 mm
1,0 mm <grubość płyty ≤ 2,0 mm: +/- 10%
Grubość płyty> 2,0 mm: +/- 8%
Zarys tolerancji ≤100 mm: +/- 0,1 mm
100 <≤300 mm: +/- 0,15 mm
> 300 mm: +/- 0,2 mm
≤100 mm: +/- 0,13 mm
100 <≤300 mm: +/- 0,15 mm
> 300 mm: +/- 0,2 mm
Impedancja ± 10% ± 10%
MIN Maska lutownicza 0,08 mm 0,10 mm
Podłączanie funkcji Vias 0,25 mm - 0,60 mm 0,70 mm - 1,00 mm




Zalety


1. Fabryka PCB bezpośrednio
2. Kompleksowy system kontroli jakości
3. Konkurencyjna cena
4. Szybki czas dostawy kolei od 48 godzin.
5. Certyfikaty (ISO / UL E354810 / RoHS)
6. 9-letnie doświadczenie w eksporcie
7. Brak MOQ / MOV.
8. Wysoka jakość. Ścisłe przez AOI (automatyczną kontrolę optyczną), QA / QC, latający porbe, Etesting itp.
