Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: PY
Orzecznictwo: ISO CE
Numer modelu: Możliwość dostosowania
Warunki płatności i wysyłki
Minimalne zamówienie: 1 sztuk
Cena: negocjowalne
Szczegóły pakowania: Drzewna skrzynia
Czas dostawy: 3-10 dni
Zasady płatności: L/C, T/T, Paypal
Możliwość Supply: 1000 sztuk/miesiąc
PCB: |
uniwersalna płytka drukowana / płytki drukowane HDI |
Miejsce pochodzenia:: |
CHINY |
NAZWA:: |
Płytka FR4 |
Zewnętrzny:: |
Pudełko kartonowe |
Szczegóły pakowania:: |
Wewnętrzne: pakowane próżniowo |
Specjalny proces: |
ENIG |
Zakres grubości: |
1,0 mm |
Jakość: |
100% testu |
Gwarancja: |
1 rok |
Gwarancja: |
1 rok |
PCB: |
uniwersalna płytka drukowana / płytki drukowane HDI |
Miejsce pochodzenia:: |
CHINY |
NAZWA:: |
Płytka FR4 |
Zewnętrzny:: |
Pudełko kartonowe |
Szczegóły pakowania:: |
Wewnętrzne: pakowane próżniowo |
Specjalny proces: |
ENIG |
Zakres grubości: |
1,0 mm |
Jakość: |
100% testu |
Gwarancja: |
1 rok |
Gwarancja: |
1 rok |

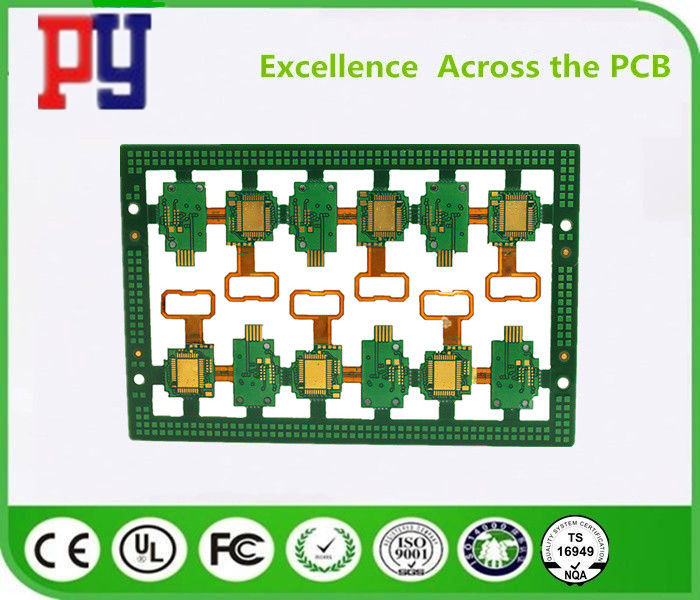

1.Liczba warstw: 4 warstwy
Grubość 2,1 mm, 1 uncja miedzi
3. Wielowarstwowe płytki sztywne-flex
4. Wykończenie powierzchni: NiAu
5. Zielona maska lutownicza
6. biały sitodruk
Specyfikacja:
| Materiał | FR4 |
| Liczba warstw | 4 warstwy |
| Grubość płyty | 1,6 mm |
| Grubość miedzi | 1 uncja |
| Minimalny rozmiar wiertła | 0,2 mm |
| Minimalny ślad i przerwa | 0,2 mm |
| Wykończenie powierzchni | NiAu |
| Aplikacje | Medyczny |
| Specjalna technologia | Flex: warstwa 4 |
| przelotki wypełnione miedzią |
Opis
1. Profesjonalny producent PCB i zespołu PCB specjalizujący się w jednostronnym PCB, dwustronnym PCB, wielowarstwowym PCB, układzie i projekcie PCB oraz montażu PCB
2. Rodzaj materiału: FR4, materiał niehalogenowy, podstawa aluminiowa, podstawa Cooper, materiał wysokiej częstotliwości, gruba folia miedziana, 94-V0 (HB), materiał PI, WYSOKI TG: SL S1000-2, ITEQ: IT180
3. Obróbka powierzchniowa: HAL, złoto immersyjne, cyna zanurzeniowa, srebro immersyjne, złoty palec, OSP, HAL (złoto immersyjne, OSP, srebro zanurzeniowe, cyna immersyjna) + złoty palec
Podanie
Produkty są stosowane w wielu branżach zaawansowanych technologii, takich jak: diody LED, telekomunikacja, aplikacje komputerowe, oświetlenie, automaty do gier, sterowanie przemysłowe, energetyka, motoryzacja i wysokiej klasy elektronika użytkowa, itp. Poprzez nieustanne wysiłki i wysiłki marketingowe, eksport produktów do Ameryki, Kanady, hrabstw europejskich, Afryki i innych krajów Azji i Pacyfiku
Zdolność
| Prototyp o wysokiej precyzji | Produkcja masowa PCB | ||
| Maksymalna liczba warstw | 1-28 warstw | 1-14 warstw | |
| MIN Szerokość linii (mil) | 3 mil | 4 mil | |
| MIN odstęp między wierszami (mil) | 3 mil | 4 mil | |
| Min via (wiercenie mechaniczne) | Grubość płyty ≤ 1,2 mm | 0,15 mm | 0,2 mm |
| Grubość płyty ≤2,5 mm | 0,2 mm | 0,3 mm | |
| Grubość płyty ＞ 2,5 mm | Współczynnik proporcji ≤13: 1 | Współczynnik proporcji ≤13: 1 | |
| Współczynnik proporcji | Współczynnik proporcji ≤13: 1 | Współczynnik proporcji ≤13: 1 | |
| Grubość płyty | MAX | 8mm | 7mm |
| MIN | 2 warstwy: 0,2 mm; 4 warstwy: 0,35 mm; 6 warstw: 0,55 mm; 8 warstw: 0,7 mm; 10 warstw: 0,9 mm | 2 warstwy: 0,2 mm; 4 warstwy: 0,4 mm; 6 warstw: 0,6 mm; 8 warstw: 0,8 mm | |
| MAKSYMALNY rozmiar płyty | 610 * 1200 mm | 610 * 1200 mm | |
| Maksymalna grubość miedzi | 0,5-6 uncji | 0,5-6 uncji | |
| Immersja Gold / Grubość pozłacana | Złoto immersyjne: Au, 1–8u ” Złoty palec: Au, 1–150u ” Pozłacane: Au, 1–150u ” Niklowany: 50–500u ” | ||
| Grubość otworu miedzianego | 25um 1mil | 25um 1mil | |
| Tolerancja | Grubość płyty | Grubość płyty ≤ 1,0 mm: +/- 0,1 mm 1,0 mm <grubość płyty ≤ 2,0 mm: +/- 10% Grubość płyty> 2,0 mm: +/- 8% | Grubość płyty ≤ 1,0 mm: +/- 0,1 mm 1,0 mm <grubość płyty ≤ 2,0 mm: +/- 10% Grubość płyty> 2,0 mm: +/- 8% |
| Zarys tolerancji | ≤100 mm: +/- 0,1 mm 100 <≤300 mm: +/- 0,15 mm > 300 mm: +/- 0,2 mm | ≤100 mm: +/- 0,13 mm 100 <≤300 mm: +/- 0,15 mm > 300 mm: +/- 0,2 mm | |
| Impedancja | ± 10% | ± 10% | |
| MIN Maska lutownicza | 0,08 mm | 0,10 mm | |
| Podłączanie funkcji Vias | 0,25 mm - 0,60 mm | 0,70 mm - 1,00 mm | |
Zalety
1. Fabryka PCB bezpośrednio
2. Kompleksowy system kontroli jakości
3. Konkurencyjna cena
4. Szybki czas dostawy kolei od 48 godzin.
5. Certyfikaty (ISO / UL E354810 / RoHS)
6. 9-letnie doświadczenie w eksporcie
7. Brak MOQ / MOV.
8. Wysoka jakość. Ścisłe przez AOI (automatyczną inspekcję optyczną), QA / QC, latający porbe, Etesting itp.
