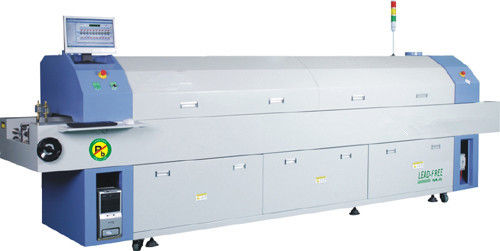

Bezołowiowy piec do rozpływu azotu z opatentowaną technologią podgrzewania LEAD SMT

Cechy produktu:

Maszyna przyjmuje metodę ogrzewania importowanej płyty grzewczej o równomiernej temperaturze i wysokiej wydajności kompensacji ciepła, szczególnie nadaje się do sprzedaży komponentów BGA CSP.
Opatentowana konstrukcja koła wiatrowego może zapewnić, że prędkość wiatru można regulować za pomocą konwersji częstotliwości.
Wszystkie strefy temperaturowe stosują koercyjne, zależne od siebie cykle regulacji PID oraz styl grzania w górę i w dół, które sprawiają, że temperatura pieca jest dokładna przy dużej pojemności cieplnej.
Ogrzewanie jest szybkie, zajmuje mniej niż 30 minut ti ciepła od normalnej temperatury do temperatury roboczej.
Moc importowanego silnika wysokotemperaturowego o wysokiej prędkości i wysokiej jakości wytwarzanego gorącego wiatru jest stabilna bez wibracji i hałasu.
Górna pokrywa piekarnika jest podnoszona elektrycznym kolcem ręcznym, bezpiecznym i wiarygodnym.
Faza równoległy przenośnik łańcuchów i siatki, który przyjmuje krok mniej regulację prędkości.
Gąsienice są wykonane ze specjalnego stopu aluminium o wysokiej dokładności sztywności i z systemem napełniania smaru łańcuchem intensitymauto.
Funkcja ochrony przed wyłączeniem zasilania UPS, która zapewnia normalne wyjście płytki drukowanej bez uszkodzeń po wyłączeniu zasilania.
Potężny system kontrolny oprogramowania do programowania. Może wykrywać online temperaturę PCB i może analizować, zapisywać i pisać
krzywe danych.
Protokół MODBUS jest stosowany w komputerach PC, a komunikacja PLC działa stabilnie bez zatrzymywania systemu.
Automatycznie monitorując i wyświetlając stan pracy piekarnika, parametr piekarnika można zmienić w dowolnym momencie.
Specjalna konstrukcja lutu, najlepsza oszczędność temperatury, najniższe zużycie energii w tym samym polu.
Wymuszaj szybkie i równomierne chłodzenie wodą, prędkość można kontrolować poprzez konwersję częstotliwości, bez odbicia, co powoduje
punkt lutowany gładki i błyszczący.
Przepływomierz azotu pozwala poznać strumień azotu w dowolnym momencie.
Szybka ekstrakcja tlenu i ładowanie azotem, który może łatwo zapewnić azot o wysokiej czystości.
Pionowa technologia zapobiegająca wyciekom azotu zapobiegająca wyciekaniu azotu.

Model TOP7720N TOP8820N TOP1020N
Część grzewcza parametrów
Strefa grzewcza Top7 / Bottom7 Top8 / Bottom8 Top10 / Bottom10
Długość strefy grzewczej 2625 mm 3000 mm 3750 mm
Ilość strefy chłodzenia Top2 / Bottom2
Przenośniki taśmowe
Maksymalna szerokość szyny drukowanej typu 400 mm Siatka typu taśmy 450 mm
Zakres regulacji szyny 50-400 mm
Kierunek przenośnika L → R (R → L)
Rodzaj mocowania szyny Szyna przednia stała (opcja: Szyna tylna stała)
Siatka o wysokości przenośnika 880 ± 20 mm, łańcuch 900 ± 20 mm
Typ przenośnika Chaim + siatka
Prędkość przenośnika 300-2000 mm / min
System kontrolny
Moc 3 fazy 5 przewody (380 V 50/60 Hz)
Moc rozruchu 38 kW 45 kW 58 kW
Działanie Około 10 kW Około 12 kW Około 15 kW
Czas nagrzewania Około 20 min
Zakres regulacji temperatury w pomieszczeniu Temper ature-350 ℃
Kontrola temperatury Pełny komputer PID zamknięty - sterowanie w pętli, napęd SSR
Kontrola temperatury LCD PC + PLC
Dokładność kontroli temperatury ± 1 ℃
Błąd podziału temperatury PCB ± 1-2 ℃
Metoda chłodzenia Standard: typ wymuszonego powietrza (opcja: agregat wody lodowej)
Nieprawidłowy alarm Nieprawidłowa temperatura (bardzo wysoka / bardzo niska temperatura)
Deska zrzucona Wieża alarmowa Światło: żółte ocieplenie; zielony-normalny; czerwony-nienormalny
Rozmiar i waga maszyny
Przybliżona waga Około 2000 kg Około 2200 kg Około 2500 kg
Wymiary (mm) L × W × H L49000 × W1400 × H1600 L5200 × W1400 × H1600 L6000 × W1400 × H1600
Objętość spalin 10 sześciennych / min. 2 kanały 180 MM
Części azotowe
Układ azotowy (RFN-820) / Strumień azotu: 20-30 m3 / godzinę Gęstość tlenu: 500-800 ppm
Zewnętrzny układ chłodzenia wodą Moc: 3P Prędkość chłodzenia: ≥6 ℃ sek
