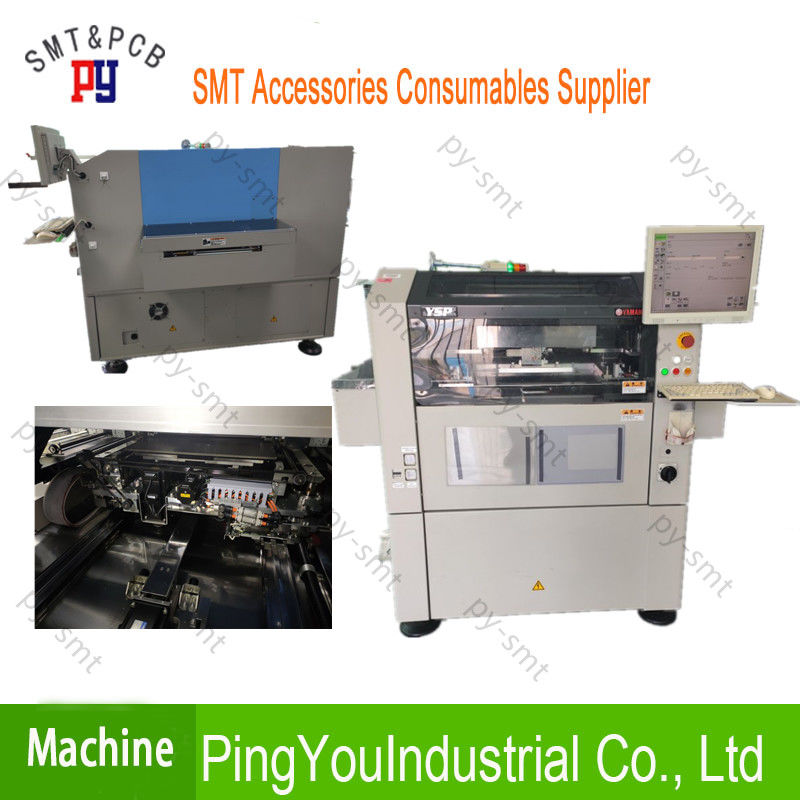

Sprzęt montażowy SMT ze stali nierdzewnej YAMAHA YSP Pasta lutownicza do drukarki sitodrukowej

YAMAHA YSP Pasta do sitodruku z nieskazitelną precyzją dzięki oryginalnemu zastosowaniu

Drukarka sitodrukowa YAMAHA YSP KHT-000

YAMAHA YSP Pasta do sitodruku z nieskazitelną precyzją dzięki oryginalnemu zastosowaniu

Szybka maszyna do sitodruku YAMAHA z nienaganną precyzją dzięki oryginalnej głowicy 3S firmy YAMAHA, która automatycznie dostosowuje kąt belki ssącej (z odstępem 1 stopnia) między 45 a 65 stopni.

High-Speen Wysoka precyzja

Uniwersalna drukarka wysokiej klasy

11 s / cykl * Line-takt

Możliwość szybkiego drukowania

3σ: +/- 0,005 mm

Powtarzalność pozycjonowania

System PSC

(PSC: Kontrola stabilności drukowania)

Głowa 3S

(3S: Swing Single Squeegee)

Drukowanie zmiennej kąta natarcia

Obowiązuje obszar Linginga L600mm

Obowiązuje system podwójnej linii YAMAHA

Szybkie drukowanie 9,5 sek / cykl

Dokładność druku na mokro: ± 25 μm (6σ)

Dokładność powtarzalności pozycjonowania: ± 12,5 μm (6σ)

Szablony do L 750 x W 750 mm

Informacje o głowicy drukującej:

- Głowa 3S (3S = Swing Single Squeezee)

- Prędkość wycieraczki: 2 do 200 mm / sek

- Siła nacisku wycieraczki: od 5 do 200 N +/- 2N (kontrola sprzężenia zwrotnego)

- Zmienny kąt natarcia wycieraczki: 45 do 65 stopni

- Materiał ostrza ściągaczki: metal lub uretan

Opcje:

- Kamera inspekcyjna do drukowania 2D

- Układ próżniowy PCB

- system UPS

- System PSC (PSC: Kontrola stabilności drukowania)

- Jednostka kontroli temperatury

- Pomiar objętości pasty lutowniczej

- Oprogramowanie: narzędzia fabryczne YAMAHA

Rozmiar maszyny:

- z normalnym przenośnikiem: dł. 1.640 mm x szer. 1.640 mm x wys. 1.400 mm

- z wyjściowym przenośnikiem przedłużającym: dł. 1.973 mm x szer. 1.640 mm x wys. 1.400 mm

Waga maszyny: 1500 kg

YSP (model: KHT-000)

Obowiązująca płytka drukowana L510xW460mm do L50xW50mm

Ma zastosowanie do drukowania dłuższego obszaru L600mm transportującego dłuższą płytkę drukowaną L610mm

Głowica drukująca głowica 3S (nazwana od Swing Single Squeegee)

Do załadunku ściągaczki można wybrać metalową lub uretanową ściągaczkę

Dokładność drukowania Dokładność drukowania (3σ) +/- 0,025 mm

Dokładność powtarzanego wyrównania (3σ): +/- 0,005 mm

Czas cyklu 11,0 s (dla normalnego drukowania w naszych optymalnych warunkach)

Odpowiedni rozmiar szablonu L750x W750 mm L736x W736 mm L750x W650 mm L650x W550 mm L600x W550 mm * 1 L550x W650 mm * 1

Maksymalny rozmiar płytki drukowanej L510xW460 mm L510x W460 mm L510x W350 mm L330x W250 mm L330x W250 mm L330x W250 mm

Zasilanie 3-fazowe AC 200/208/220/240/380/400/416 V +/- 10%

Źródło zasilania powietrzem 0,45 MPa

Wymiar zewnętrzny dł. 1640 mm x szer. 1640 mm x wys. 1400 mm (bez uwzględnienia występu)

Weigh Approx. Zważyć ok. 1,600kg 1600 kg

Te szablony rozmiarów wymagają dodania adaptera mocującego i wymiany dyszy czyszczącej.

Dane techniczne i wygląd mogą ulec zmianie bez uprzedniego powiadomienia.

ZAWÓR KM1-M7163-20X A010E1-37W
ZAWÓR KM1-M7163-21X A010E1-54W
KM1-M7163-30X A010E1-44W ZAWÓR
ZAWÓR KGA-M7111-H0X A041E1-48W 88X
KM5-M7174-11X AME05-E2-PSL-13W ZAWÓR
ZAWÓR KV7-M7111-B0X A041E1-11-48W
ZAWÓR KM1-M7162-20X A010E1-35W
ZAWÓR KV8-M7162-20X A010E1-55W
ZAWÓR KV8-M7162-10X A040-4E1-56W
ZAWÓR KV8-M71YA-00X A010E1-56W (48W)
KM1-M7162-11X A040-4E1-54W ZAWÓR
ZAWÓR KU0-M3410-41X A010E1-32W
ZAWÓR KGA-M37P1-00X G010HE1-5W
KV5-M7121-L0X A040-4E1-50W
KV5-M7121-R0X A040-4E1-50W
KH2-M7101-00X A040-4E1-3W Głowica YTF
KGA-M7111-G0X A010E1-59W ZAWÓR Zawór przedmuchowy
ZAWÓR KV8-M7535-01X
KGB-M7163-A0X 37 W + 44 W + 13 W ZAWÓR
KV8-M7163-A0X 37 W + 44 W + 13 W ZAWÓR
KGA-M7111-A0X KGA-M7111-A03 EJECTOR
KV7-M7110-00X / KV7-M7110-10X (ZESPÓŁ ZAWORU L / R)
KGA-M7110-00X / KGA-M7110-10X (ZESPÓŁ ZAWORU L / R)
KGA-M7111-G0X A010E1-59W YV88X, YV88XG ZAWÓR
KGA-M7111-H0X A041E1-48W YV88X, YV88XG ZAWÓR
KM0-M7182-BOX AME07-E2-PSL-12W YV88X, YV88XG ZAWÓR
WTRYSKIWACZ KM5-M7174-11X AME05-E2-PSL-10W
KM1-M7163-20X A010E1-37W / 54W / 37W ZAWÓR
KM1-M7163-30X A010E1-44W ZAWÓR 44 W.
KM5-M7174-11X AME05-E2-PSL-13W ZAWÓR
ZAWÓR A040-4E1-56W (DO U / D) / KV8-M7162-11X
ZAWÓR A040-4E1-54W (DO U / D) / KM1-M7162-10X
A010E1-35W / 55W ZAWÓR KM1-M7162-20X / KV8-M7162-20X
AME05-E2-34W EJECTER 21W
EJECTER KHY-M7152-00
EJECTER KHY-M7152-01
ZAWÓR KHY-M7153-00
KHY-M7153-01 KOGANEI JA10AA-21W ZAWÓR 0.2-0.5MpaYS24
KHY-M7153-00 KOGANEI JA10AA-21W ZAWÓR 0.2-0.5MpaYS24
KHY-M7154-01X / KHY-M7154-00 / KHY-M7154-01 YS12 BIT ZAWOROWY
5322 360 10207 A010E1-37W ZAWÓR KM1-M7163-20X
ZESPÓŁ ZAWORU KV6-M7171-10X
KGS-M7171-A0X EJECTOR AME05-E2-PSL-32W YG100
EJECTOR KM0-M7182-B0X
9498 396 01089 EJECTOR AME05-E2-PSL-32W YG100
WTRYSKIWACZ KGS-M7171-AOX
KGK-M9267-01X PRZEWODNIK YG100
ZAWÓR KKD-M7151-00
KHY-M7155-01 KOREK FILTRA
KOREK FILTRA KHY-M7155-00X
KHY-M7152-00 ZAWÓR KOGANEI AME05-E2-34W EJECTOR PODCIŚNIENIOWY
KHY-M7154-00 BIT 1
KHY-M7154-01 BIT 1
KHY-M7155-00 KOREK FILTRA 1
9965 000 03808 ZAWÓR 55 W.
KGB-M7163-AOX KGB-M7163-BOX EJETOR YV100XG
KHY-M7151-00 KHY-M7151-01 EJECTOR
EJEKTOR KHY-M7151-011, ŻYWICA YG12
ZAWÓR KJJ-M717B-002 JA10AA-22W
KHY-M7156-00 BIT CAP YS
ZAWÓR KHY-M7153-003 JA10AA-21W
KHY-M7154-00 BIT
KAPTUR BITOWY KHY-M7156-00
KHW-M9129-00 PASEK 1, PRZENOŚNIK
KV8-M8883-A0X
KKE-M9127-00 PASEK 1, PRZENOŚNIK
PASEK KKE-M919R-00, PRZENOŚNIK
PASEK KKE-M917H-00, PRZENOŚNIK 1250 MM
PASEK KKE-M917H-50, PRZENOŚNIK 1540 MM
ZAWÓR YS12 KHY-M7154-01X
5322 360 10208 ZAWÓR GÓRA / DÓŁ TOPAZ
5322 281 20198 ZAWÓR A040-4E1
KHY-M7156-00 KHY-M7156-01 BIT CAP YG12
KGS-M37P1-00X YAMAHA YG88R Zawór, cios wału
9498 396 01199 Zawór, cios wału
KGR-M7111-F0X EJECTOR YG88 EJECTOR VACUUM EJECTOR
KV7-M7111-B0X 48W PODAJNIK PRÓŻNIOWY
KM5-M7174-G0 KOREK FILTRA
5322 462 11024 KOREK FILTRA, PLASTIKOWY
EJECTOR KGB-M7163-00X
KGB-M7163-00X EJECTOR YAMAHA
KM8-M7163-02X YAMAHA YV100X MICRO EJECTOR UNIT
KV8-M7163-01X EJECTOR UNIT YV100X
9498 396 02932 ZAWÓR MC-1 KOGANEI JA10AA-22W
KJJ-M717B-00X ZAWÓR MC-1 KOGANEI JA10AA-22W
KV8-M7162-00X ZAWÓR ELEKTRYCZNY YV100XG
KM5-M7174-C1X PODSTAWA EJEKTORA
KGT-M7163-00X KV8-M7163-A0X 37 W + 44 W + 13 W ZAWÓR
KM5-M7174-00X EJECTOR PODCIŚNIENIOWY
5322 360 10327 Zawór montażowy
5322 360 10469 Zawór montażowy
Zawór montażowy KGA-M37P1-00X
K87-M2140-00X
