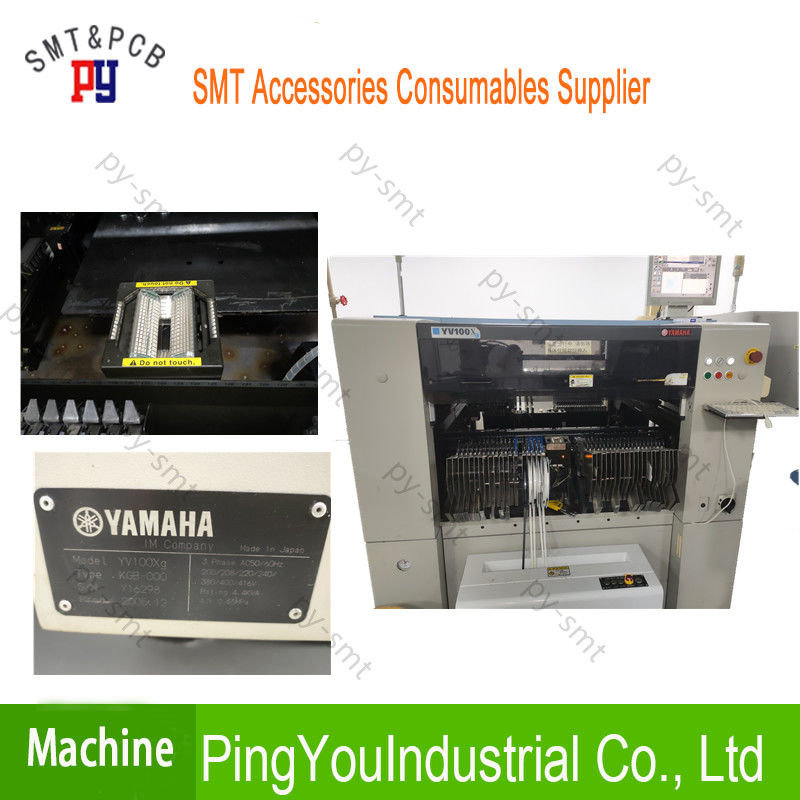

YAMAHA YV100XG SMT Sprzęt montażowy Elektroniczna maszyna do montażu elementów

YAMAHA YV100XG Sprzęt do montażu elementów elektronicznych Oryginalna używana maszyna KGB-000

YAMAHA YV100XG Sprzęt do montażu elementów elektronicznych Oryginalna używana maszyna KGB-000

Cechy produktu:

Szybki montaż z prędkością 0,18 s / chip (w optymalnych warunkach).

16 200 CPH (0,22 s / chip) osiągnięte w warunkach IPC9850.

Dokładność montażu +/- 50 mikronów (dokładność bezwzględna: μ + 3σ) Ciągłe rozpoznawanie CSP / BGA przez wszystkie kule, w tym ocena wad i wad.

Zapewnia szeroki zakres komponentów, od 0603 do · 31 mm QFP.

Idealny do modułu pamięci nowej generacji.

Model: YV100Xg

Wymiary płytki drukowanej

Typ M: L460xW335 mm (maks.) / L50 x szer. 50 mm (min.)

Typ L: L460xW440mm (Max) / L50xW50mm (Min)

Dokładność montażu

Absolutna dokładność (μ + 3σ): +/- 0,05 mm / CHIP, +/- 0,05 mm / QFP [przy użyciu standardowych komponentów Yamaha

Czas cyklu montażu:

0,18 s / CHIP, 1,7 s / QFP [w optymalnych warunkach], 1608 CHIP: 16 200 CPH (0,22 s / układ)

[Warunek IPC9850]

Komponenty stosowane do montażu:

0603 ~ · 31 mm, SOP · SOJ, QFP, złącze, PLCC, CSP, BGA

Głowica FNC: Dopuszczalna wysokość na powierzchni PCB przed transportem: maks. 4 mm.

Wysokość elementów, które można zamontować: 15 mm.

* Montaż elementów o wysokości od 6,5 do 15 mm jest możliwy, jeśli zostaną spełnione określone warunki.

Standardowa głowica: dopuszczalna wysokość na powierzchni PCB przed transportem: maks. 6,5 mm.

Wysokość elementów, które można zamontować: 15 mm.

* Montaż elementów o wysokości od 6,5 do 15 mm jest możliwy, jeśli zostaną spełnione określone warunki.

Wymiary zewnętrzne dł. 1650 mm x szer. 1,408 mm x wys. 1 850 mm

Main unit weight Approx. Masa jednostki głównej Ok. 1,600kg 1600 kg

1) Szybka i precyzyjna wielofunkcyjna modułowa maszyna do umieszczania

2) 0,18 sekundy / bardzo szybkie umieszczanie CHIP (najlepszy stan) 16200CPH (ziarno / godzinę)

3) W stanie IPC9850 prędkość łatki wynosi do 16200CPH (co odpowiada 0,22 sekundy / CHIP)

4) Zamontuj komponenty 0603, cała precyzja do ± 50 mikronów, pełna dokładność powtarzania do ± 30 mikronów

5) Szeroki zakres zastosowań, od mikrokomponentów 0201 (cale) do dużych komponentów QFP 31 mm

6) Korzystanie z 2 cyfrowych kamer o wysokiej rozdzielczości

7) Ciągłe rozpoznawanie kulek lutowniczych dla komponentów CSP / BGA, w tym określenie wady kulek lutowniczych

8) Można wybrać opatentowaną dyszę zmiany lotu YAMAHA, która może skutecznie zmniejszyć straty na biegu jałowym maszyny

9) Najlepszy wybór dla typu uniwersalnego

10) Oś Y jest napędzana przez serwowzmacniacze dużej mocy i sztywne pręty śrubowe na lewym i prawym końcu.

Ta nowo opracowana, w pełni ustalona technologia podwójnego sterownika przyspiesza przyspieszenie i koordynację

through both ends to drive and completes the acceleration function. przez oba końce, aby jechać i kończy funkcję przyspieszenia. Reduced positioning time. Skrócony czas pozycjonowania.

Rozmiar płyty typu M: L460 * W335 (MAX) -L50 * W50 (MIN)

Typ L: L460 * W440 (MAX) -L50 * W50 (MIN)

Dokładność montażu Dokładność absolutna (μ + 3σ): ± 0,05 mm / chip, ± 0,05 mm / QFP

Szybkość montażu 0,18 sekundy / CHIP 1,7 sekundy / QFP, 1608 / CHIP: 16200CPH

Elementy do montażu Elementy 0603-31 mm, SOP / SOJ / QFP / Złącza / PLCC / CSP / BGA

Wymiary 1650 * 1408 * 1900

Masa całkowita 1600 kg
