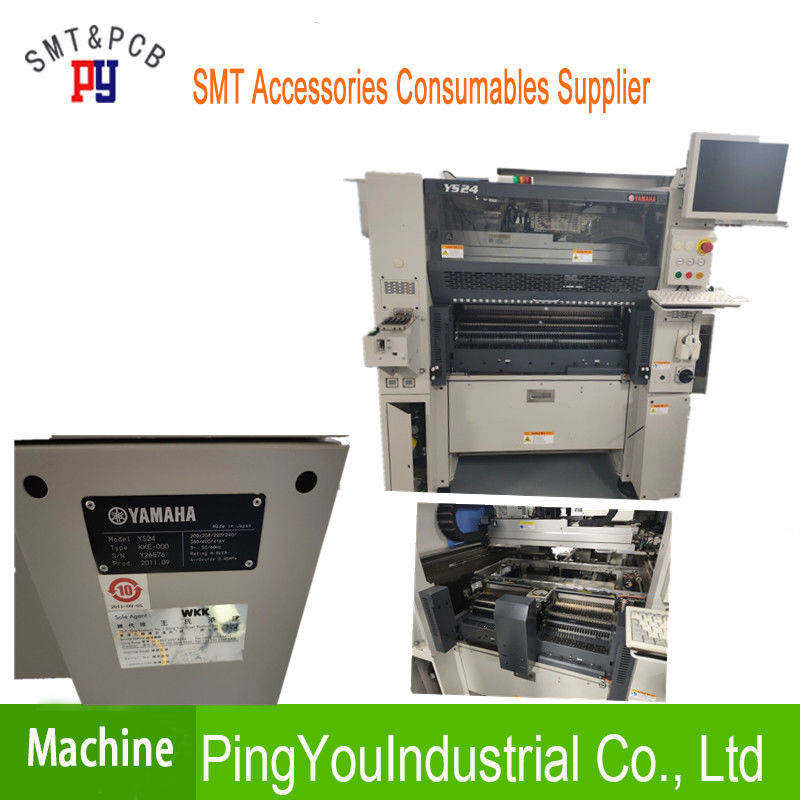

YS24 Kompaktowa super szybka modułowa maszyna, sprzęt montażowy Smt Pcb KKE-000

YS24 Kompaktowa superszybka maszyna modułowa KKE-000 Smt Pcb Sprzęt montażowy

YS24 Kompaktowa superszybka maszyna modułowa KKE-000 Smt Pcb Sprzęt montażowy

Yamaha YS24 Series Mounter jest podzielony na Yamaha YS24 i

Modele Yamaha YS24X,

Yamaha YS24 / YS24X obsługuje bardzo duże podłoża L700 × W460mm

Unikalny podwójny stół Yamaha, system podwójnej szyny.

Produkcja YS24 na jednostkę powierzchni 340 000 CPH / metr kwadratowy.

72 000 CPH (0,05 s / CHIP)

Doskonałe możliwości montażu

Nowo opracowany „Dual Stage Conveyor” 34kCPH / ㎡

Wydajność powierzchniowa, najwyższa klasa na świecie

L700 x W460mm Zastosowanie bardzo dużej płytki drukowanej

Obowiązuje system podwójnej linii YAMAHA

120 Maksymalna pojemność podajnika

0402 do 32 x 32 mm

Komponenty mają zastosowanie

72 000 CPH (0,05 s / CHIP)

Doskonałe możliwości montażu

Nowo opracowany „Dual Stage Conveyor” 34kCPH / ㎡

Wydajność powierzchniowa, najwyższa klasa na świecie

L700 x W460mm Zastosowanie bardzo dużej płytki drukowanej

Obowiązuje system podwójnej linii YAMAHA

120 Maksymalna pojemność podajnika

0402 do 32 x 32 mm

Komponenty mają zastosowanie

Model YAMAHA YS24

Obowiązująca płytka drukowana L50xW50mm – do L700xW460mm

Dokładność montażu +/- 0,05 mm (+ 3), +/- 0,03 mm (3)

Prędkość 72 000 CPH (0,05 s / CHIP: Optymalne warunki ustalone przez Yamaha Motor)

Dotyczy komponentów

0402 do 32 x 32 mm MAKS (wysokość 6,5 mm lub mniej)

Rodzaje komponentów

120 rodzajów (konwersja szpuli z taśmą maks. / 8 mm)

Zasilacz

Trójfazowy AC 200/208/220/240/380/400/416 V +/- 10%

Źródło zasilania powietrzem

0,45 MPa

Wymiar zewnętrzny

Dł.1254x szer.1687x H1,445mm (bez wystających elementów)

Waga

Approx. Około. 1,700kg 1700 kg

KLA-M5840-04 ZESTAW PŁYT SERWO 1

2 ZESTAW PŁYT SERVO KLA-M5840-15 1

3 KLA-M5880-02 D. ZESPÓŁ AGREGATU 1

4 KLA-M11B0-01 ETYKIETA, STEROWNIK 1

5 90K41-001390 ETYKIETA, OSTRZEŻENIE 1

6 ZESPÓŁ SYSTEMU KLW-M4209-21 1

7 KLW-M4530-00 ZDALNY, JEŚLI ZESPÓŁ ZESPÓŁ 1 YSM40R-4

KLW-M4530-10 PILOT ZDALNEGO JEŻELI ZESPÓŁ 1 YSM40R-2

8 ZESTAW PŁYTEK WIZYJNYCH KLA-M441H-20 2

9 KLA-M4510-01 ZESPÓŁ PŁYTY MATKI 2

10 ZESTAW PŁYT TYLNYCH KLA-M4250-01 1

11 KLA-M4262-01 ETYKIETA, STEROWNIK 1

12 97602-04308 ŚRUBA, GŁOWICA PAN W / W 12

13 90116-12JA10 ŚRUBA, GŁOWICA PAN W / W 2

14 90K41-001630 ETYKIETA, UWAGA 1

15 KLA-M4255-10 FLASH DISK 4G 1

90172-00J040 PODKŁADKA, EXTL, ZĘBÓW 1

2 91312-04008 ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM, 31

3 91312-06008 ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM, 36

4 92902-04200 PODKŁADKA, PLAIN 2

5 KHJ-MK002-20 PODAJNIK-50 PŁYTA 2

6 RAMA KHJ-MK010-20, STOJAK NA BĘBEN 1 1

7 PRZEWODNIK KHJ-MK011-20, PARTYCJA 2 1

8 RAMA KHJ-MK012-20, STOJAK NA BĘBEN 2 1

9 KHJ-MK013-20 RAMKA GŁÓWNA 1 1

10 KHJ-MK014-20 RAMKA GŁÓWNA 2 1

11 KHJ-MK015-20 RAMKA GŁÓWNA 3 1

12 KHJ-MK016-20 RAMA GŁÓWNA 4 1

13 KHJ-MK017-20 RAMKA GŁÓWNA 5 1

14 KHJ-MK018-20 RAMKA GŁÓWNA 6 1

15 KHJ-MK019-20 PULL 2

16 KHJ-MK020-20 PARTITION 2 12

17 ŁAŃCUCH KHY-M373C-10 1

18 KHY-M374C-00 CASTER 2

19 KHY-M3R16-00 PARTITION 12

20 KM0-M3741-00 CASTER 63 2

KHJ-MD201-00 PŁYTA PODAJNIKA 1

2 KHJ-MD202-00 PŁYTA BOCZNA, L 1

3 KHJ-MD203-00 PŁYTA BOCZNA, R 1

4 KHJ-MD204-00 PŁYTA ZACISKOWA 1

5 KHJ-MD205-00 STOPER PODAJNIKA 1

6 KHJ-MD206-00 PŁYTA ZŁĄCZA 1

7 KHJ-MD207-00 POD OKŁADKĄ 1

8 KHJ-MD208-00 TYLNA POKRYWA 1

9 KHJ-MD209-00 PŁYTA PODSTAWOWA 1

10 KHJ-MD210-00 STOPA 4

11 KJJ-M371R-000 PRZEWODNIK KOLEJOWY 16P 1

12 KHJ-MD212-00 BKT. 12 KHJ-MD212-00 BKT. SWITCH 1 PRZEŁĄCZNIK 1

13 KHJ-MD213-00 REEL HOLDER, FIX. 13 KHJ-MD213-00 UCHWYT KOŁA, STAŁY. 1 1

14 KHJ-MD214-00 UCHWYT KOŁA, PRZESUŃ 1

15 KHJ-MD110-00 ETYKIETA, PITCH 1

16 KHJ-M4484-02 FDR. 16 KHJ-M4484-02 FDR. ST. ST. BOARD ASSY 1 ZESPÓŁ RADY 1

17 KHJ-M4486-00 ZESPÓŁ PŁYTY LED ZESPÓŁ 1

18 KJ3-M6511-00 OCHRONA OBWODU, 1 1

19 KHJ-M537A-00 FILTR HAŁASU 1

20 KHJ-M6561-10 ZASILANIE 1 1

21 KHJ-M661B-01 HNS, AC IN 2 1

22 KHJ-M662A-00 HNS, CP DC24V 1

23 KHJ-M662B-00 HNS, LAMPA 1

24 KHJ-M662C-000 HNS, BRD.PWR 1

25 KHJ-M663C-00 HNS, PODNOSZENIE 1

26 KHJ-M663D-00 HNS, SKÓRA W DÓŁ 1

27 KHJ-M663E-00 HNS, ZESTAW PITCH 1

28 KHY-M66TE-00 HNS, F. CTRL-FDR. 28 KHY-M66TE-00 HNS, F. CTRL-FDR. 1 1

29 KJ3-M662A-00 HNS, AC IN 1 1 Części za granicą

KJ3-M661A-00 HNS, AC IN 1 1 Części Domestis

30 KHJ-MD215-001 ETYKIETA, SZEREGOWY 1

31 USZCZELKA KHA-M5184-11, ETYKIETA 1

32 KHY-M6417-00 USZCZELKA, CE 1

33 ŚRUBA KHY-M372M-00, STOPIEŃ 2

34 90563-03J100 ŚRUBA SPACEROWA 4

35 92902-03200 PODKŁADKA 4

36 98902-03004 GŁOWICA WIĄZĄCA 4

37 98902-03005 GŁOWICA WIĄZĄCA 28

38 98902-04006 GŁOWICA WIĄZĄCA 10

39 98702-03006 ŚRUBA Z ŁBEM PŁASKIM 8

40 91312-03006 BOLT HEX. 40 91312-03006 ŚRUBA HEX. SOCKET HEAD 3 M3X8 GNIAZDO GNIAZDA 3 M3X8

41 91312-03008 BOLT HEX. 41 91312-03008 ŚRUBA HEX. SOCKET HEAD 4 M3X7 GNIAZDO GNIAZDA 4 M3X7

42 90990-11J003 ŚRUBA, GŁOWICA PAN W / W 16

43 $ NK-3N NYLON CLIP 12

BLOK KLF-M3TD2-00, POŁĄCZENIE 1

2 KLF-M3TD6-00 DUCT,HNS. 2 KLF-M3TD6-00 DUCT, HNS. 1 1

3 KMB-M3TD7-00 COVER,HNS. 3 KMB-M3TD7-00 POKRYWA, HNS. 1 1

4 KLF-M3TDD-00 TULEJA 2

5 PODKŁADKA POLY KLF-M3TDE-00 0,5 4

6 STOJAK KLF-M3TDF-00, ZŁĄCZE 2

7 KLF-M3TDG-00 COVER,FES CONN. 7 POKRYWA KLF-M3TDG-00, FES CONN. 1 1

8 LC1-M91A1-00 PODUSZKA 2

9 $ TSH4-M5M POŁĄCZENIE 4

10 KV8-M37S2-00 AIR SOCKET,2 ASSY. 10 KV8-M37S2-00 GNIAZDO POWIETRZA, 2 ZESP. 3 3)

11 KLF-M37S2-00 AIR SOCKET,3 ASSY. 11 GNIAZDO POWIETRZA KLF-M37S2-00, 3 ZESP. 1 1

12 $ NK-2N NYLON CLIP 2

13 90990-41J151 KOŁNIERZ 1 2

14 KLF-M3TB1-01 GÓRNA POKRYWA 1,46 1 Taśma żywiczna

15 KLF-M3TB5-00 GÓRNA POKRYWA 2,46 1

16 91312-03014 ŚRUBA, Z ŁBEM SZEŚCIOKĄTNYM 4 M3X14

17 91312-04006 ŚRUBA Z ŁBEM SZEŚCIOK. 12 M4X6

18 91312-04025 ŚRUBA Z ŁBEM SZEŚCIOK. 4 M4X20

19 91312-06016 ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM 4 M6X16

20 90990-32J005 ŚRUBA, KOŁNIERZ 2

21 90112-2AJ008 ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM 4

22 97602-04308 ŚRUBA, GŁOWICA PAN W / W 2

23 98902-03004 GŁOWICA WIĄZĄCA 3

24 92A08-03305 ŚRUBA, ZESTAW 4

25 POJAZD KLF-M3T75-00, PRZEKAŹNIK 1

26 91312-04008 ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM 2

27 KMB-M3TD8-00 TAŚMA 1

NÓŻ KLF-M3T05-00 ,, GÓRNY 46 2

2 PŁYTA KLF-M3T06-01, PODSTAWA 3 1

3 CIĘCIE KLF-M3T07-A0, DOLNE 46 1

4 KLF-M3T08-00 BAR 2

5 PŁYTA KLF-M3T09-00, 4 46 1

6 POBYT KLF-M3T25-10, UCHWYT TŁUMIKA 1

7 POKRYWA KLF-M3T26-00, NOŻYCE 46 1

8 KLF-M3T77-02 STAY,CUTTER HNS. 8 POBYT KLF-M3T77-02, NOŻYCE HNS. 1 1

9 POKRYWA KLF-M3T0N-02, M 46 1

10 KHY-M3T24-10 STOPer tłumika 1

11 90K72-6L0130 LM RAIL, 20 3

12 90K80-020L00 LM BLOCK, HSR20-L 3

13 KHY-M3T23-00 POKÓJ TŁUMIENIA 2 M18

14 KHY-M3T22-01 SHOCK ABSORBER 2 M18

15 POKÓJ KLF-M3T15-01, STRONA L 1

16 POJAZD KLF-M3T15-11, STRONA R 1

17 POJAZD KLF-M3TB2-00, NACHYLENIE L 1

18 POBYT KLF-M3TB2-10, NACHYLENIE R 1

19 $ NK-2N NYLON CLIP 4

20 91312-04008 ŚRUBA Z ŁBEM SZEŚCIOK. 7 M4X8

21 91312-04010 ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM 6 M4X10

22 91312-05010 ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM 6 M5X10

23 91312-05012 ŚRUBA Z ŁBEM SZEŚCIOK. 7 M5X12

24 91312-05014 ŚRUBA Z ŁBEM SZEŚCIOK. 12 M5X14

25 91312-05018 ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM 6 M5X18

26 91312-05025 ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM 4 M5X25

27 91312-05030 ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM 4 M5X30

28 91312-06014 ŚRUBA Z ŁBEM SZEŚCIOK. 4 M6X14

29 91312-06018 ŚRUBA Z ŁBEM SZEŚCIOK. 2 M6X18

30 91312-06020 ŚRUBA Z ŁBEM SZEŚCIOK. 10 M6X20

31 91312-06030 ŚRUBA Z ŁBEM SZEŚCIOK. 4 M6X30

32 97602-04308 ŚRUBA, GŁOWICA PAN W / W 4
