Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: TRI
Orzecznictwo: CE,ISO
Numer modelu: TR7007Q SII
Warunki płatności i wysyłki
Minimalne zamówienie: 1
Cena: negocjowalne
Szczegóły pakowania: standardowe opakowanie
Czas dostawy: 1-2 dni
Zasady płatności: L/C, D/A, D/P
Możliwość Supply: Długi czas
Warunki: |
Nowy/Używany |
Prędkość: |
Wysoka prędkość |
Jakość: |
Świetnie. |
Numer części: |
TR7007Q SII |
Akcje: |
z zapasami |
Precyzja: |
Wysoka precyzja |
Warunki: |
Nowy/Używany |
Prędkość: |
Wysoka prędkość |
Jakość: |
Świetnie. |
Numer części: |
TR7007Q SII |
Akcje: |
z zapasami |
Precyzja: |
Wysoka precyzja |

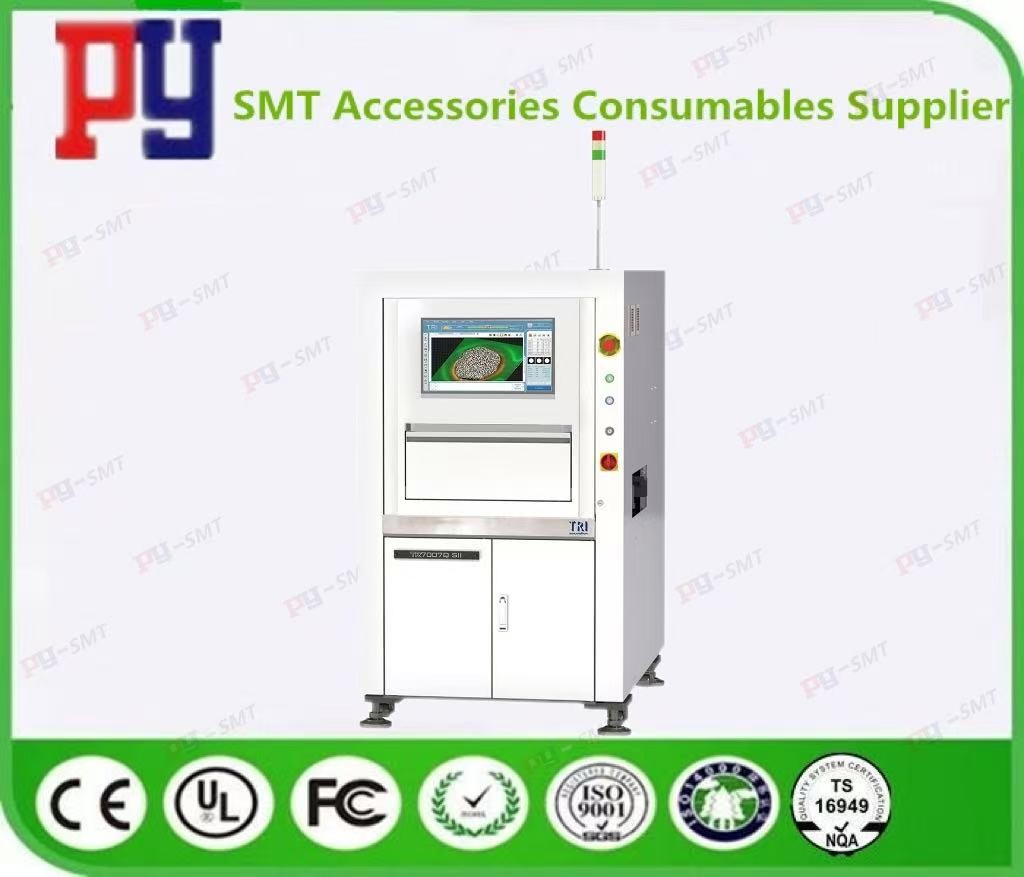

SMT Machine 3D Solder Paste Inspection (SPI) TR7007Q SII.
Specyfikacja:
| System optyczny | |
| Metoda obrazowania | Obrazowanie stop-and-go |
| Kamera | 21 Mpix |
| Rozdzielczość obrazu | 90,8 μm, 15 μm (stawienie fabryczne) |
| Oświetlenie | Oświetlenie 2D o szerokim spektrum widmowym (RGB+W), oświetlenie koaksyjne |
| Technologia 3D | 4-stronny wzór cyfrowego obrzeża |
| Pole widzenia | 21 Mpix@ 9,8 μm: 50,30 x 40,24 mm |
| 21 Mpix@ 15 μm: 76,8 x 61,4 mm | |
| Wykonanie inspekcji | |
| Prędkość obrazowania | 21 Mpix@ 9,8 μm: 2,6 FOV/s |
| 21 Mpix@ 15 μm: 2,3 FOV/s | |
| Rozstrzygnięcie wysokości | 21 Mpix@ 9,8 μm: 0,4 μm |
| 21 Mpix@ 15 μm: 0,454 μm | |
| Maks. Wysokość lutownicy | 21 Mpix@ 9,8 μm: 420 μm |
| 21 Mpix@ 15 μm: 470 μm | |
| * na celu kalibracji | |
| Tabela ruchu i sterowanie | |
| Kontrola osi X | Skrut piłkowy + serwo AC z kontrolerem ruchu EtherCAT |
| Kontrola osi Y | Skrut piłkowy + serwo AC z kontrolerem ruchu EtherCAT |
| Kontrola osi Z | Skrut piłkowy + serwo AC z kontrolerem ruchu EtherCAT |
| Rozdzielczość osi X-Y | 0.1 μm |
| Rozdzielczość osi Z | 0.1 μm |
| Obsługa zarządu | |
| Maksymalny rozmiar PCB | TR7007Q SII: 510 x 460 mm |
| TR7007Q SII: DL: 510x310 mm x 2 pasy, 510x590 mm x 1 pas | |
| TR7007LQ SII: 765 x 610 mm | |
| Grubość PCB | 0.6 - 5 mm |
| Maksymalna masa PCB | TR7007Q SII (DL): 3 kg. Opcjonalnie: 5 kg |
| TR7007LQ SII: 3 kg Opcjonalnie: 5 kg / 12 kg | |
| Najwyższa przepustka | TR7007Q SII (DL): 25 mm, TR7007LQ SII: 50 mm |
| Odległość od dna | 40 mm |
| Wypróżnienie krawędzi | Opcjonalnie: 4 mm / 5 mm |
| Wysokość przenośnika | 880 920 mm |
| * Kompatybilny z SMEMA | |
| Funkcje inspekcyjne | |
| Wady | Niewystarczająca pasta |
| Nadmiar pasty | |
| Deformacja kształtu | |
| Brakujące pasty i mosty | |
| Pomiar | Wysokość |
| Obszar | |
| Objętość | |
| Wynagrodzenie | |
| Wymiary | |
| WxDxH | TR7007Q SII: 1000 x 1480 x (@9,8 μm: 1650 mm, @15 μm: 1700 mm) |
| TR7007Q SII DL: 1000 x 1750 x (@9,8 μm: 1650 mm, @15 μm: 1700 mm) | |
| TR7007LQ SII: 1365 x 1720 x 1710 mm | |
| Uwaga: nie obejmuje wieży sygnałowej | |
| Waga | TR7007Q SII: 795 kg |
| TR7007Q SII DL: 840 kg | |
| TR7007LQ SII: 1025 kg |
Inne maszyny:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII |
Zdjęcie TR7007Q:
