Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: TRI
Orzecznictwo: CE,ISO
Numer modelu: TR7007Q Plus
Warunki płatności i wysyłki
Minimalne zamówienie: 1
Cena: negocjowalne
Szczegóły pakowania: standardowe opakowanie
Czas dostawy: 1-2 dni
Zasady płatności: L/C, D/A, D/P
Możliwość Supply: Długi czas
Warunki: |
Nowy/Używany |
Prędkość: |
Wysoka prędkość |
Jakość: |
Świetnie. |
Numer części: |
TR7007Q Plus |
Akcje: |
z zapasami |
Precyzja: |
Wysoka precyzja |
Warunki: |
Nowy/Używany |
Prędkość: |
Wysoka prędkość |
Jakość: |
Świetnie. |
Numer części: |
TR7007Q Plus |
Akcje: |
z zapasami |
Precyzja: |
Wysoka precyzja |

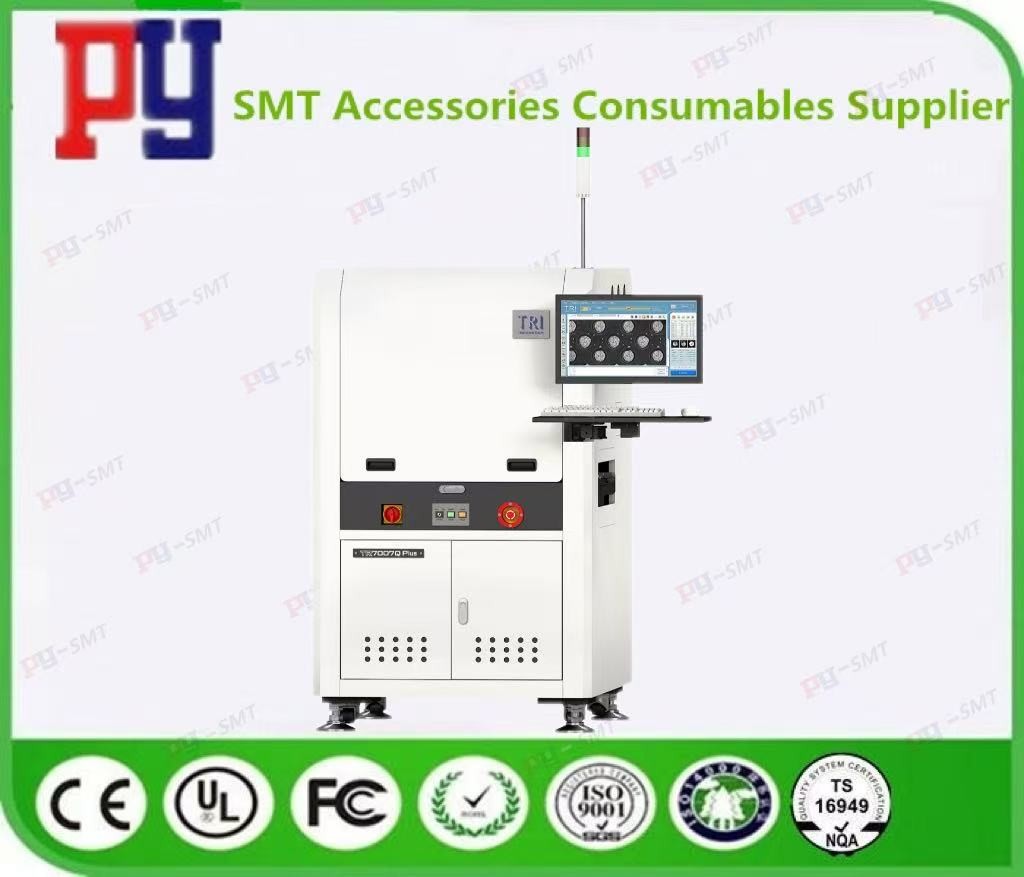

SMT Machine 3D Solder Paste Inspection (SPI) TR7007Q Plus.
Specyfikacja:
| System optyczny | |
| Metoda obrazowania | Obrazowanie stop-and-go |
| Kamera | 4 Mpix lub 12 Mpix (stawienie fabryczne) |
| Rozdzielczość obrazu | 5.5 μm, 6 μm, 10 μm, 15 μm (stawienie fabryczne) |
| Oświetlenie | Zwiększone światła 2D (RGB+W) |
| Technologia 3D | 4-stronny wzór cyfrowego obrzeża |
| Pole widzenia | 4 MP Camera Link- |
| @ 10 μm: 20,3x20,3 mm | |
| @ 15 μm: 30,5x30,5 mm | |
| 12 MP kamera łączy- | |
| @ 5,5 μm: 22,5x16,5 mm | |
| @ 10 μm: 40,6x30,7 mm | |
| @ 15 μm: 61x46 mm | |
| 12 MP CoaXPress- | |
| @ 6 μm: 24,3x18,4 mm | |
| @ 10 μm: 40,6x30,7 mm | |
| @ 15 μm: 61x46 mm | |
| Wykonanie inspekcji | |
| Prędkość obrazowania | Połączenie kamery 4 MP: do 3 FOV/s |
| Połączenie kamery 12 MP: do 1,8 FOV/s | |
| 12 MP CoaXPress: do 2,6 FOV/s | |
| Rozstrzygnięcie wysokości | @10 μm/15 μm: 0,45 μm |
| @5,5 μm/6 μm: 0,22 μm | |
| Maks. Wysokość lutownicy | @10 μm/15 μm: 420 μm/750 μm |
| @5,5 μm/6 μm: 210 μm/310 μm | |
| * na celu kalibracji | |
| Tabela ruchu i sterowanie | |
| Kontrola osi X | Skrutka piłkowa + sterownik ruchu EtherCAT |
| Kontrola osi Y | Skrutka piłkowa + sterownik ruchu EtherCAT |
| Kontrola osi Z | Skrutka piłkowa + sterownik ruchu EtherCAT |
| Rozdzielczość osi X-Y | 00,5 μm |
| Rozdzielczość osi Z | 1 μm |
| Obsługa zarządu | |
| Maksymalny rozmiar PCB | TR7007Q Plus:@5,5 μm, 6 μm - 400 x 330 mm, @10 & 15 μm - 510 x 460 mm |
| TR7007Q Plus DL:@10 μm, 15 μm - 510x310 mm x 2 pasy, 510x590 mm x 1 pas | |
| TR7007LQ Plus:@6 μm, 10 μm, 15 μm - 765 x 610 mm | |
| Grubość PCB | 0.6 - 5 mm |
| Maksymalna masa PCB | 3 kg, opcjonalnie: 5 kg |
| Najwyższa przepustka | W przypadku, gdy nie jest to możliwe, należy zastosować następujące metody: |
| Odległość od dna | 40 mm |
| Wypróżnienie krawędzi | 3 mm |
| Wysokość przenośnika | 880 920 mm |
| * Kompatybilny z SMEMA | |
| Funkcje inspekcyjne | |
| Wady | Niewystarczająca pasta |
| Nadmiar pasty | |
| Deformacja kształtu | |
| Brakujące pasty i mosty | |
| Pomiar | Wysokość |
| Obszar | |
| Objętość | |
| Wynagrodzenie | |
| Wymiary | |
| WxDxH | TR7007Q Plus: 1000 x 1400 x 1650 mm |
| TR7007Q Plus DL: 1000 x 1500 x 1650 mm | |
| TR7007LQ Plus: 1365 x 1720 x 1710 mm | |
| Uwaga: bez wieży sygnałowej, wysokość wieży sygnałowej 515 mm | |
| Waga | TR7007Q Plus: 775 kg |
| TR7007Q Plus DL: 825 kg | |
| TR7007LQ Plus: 982 kg |
