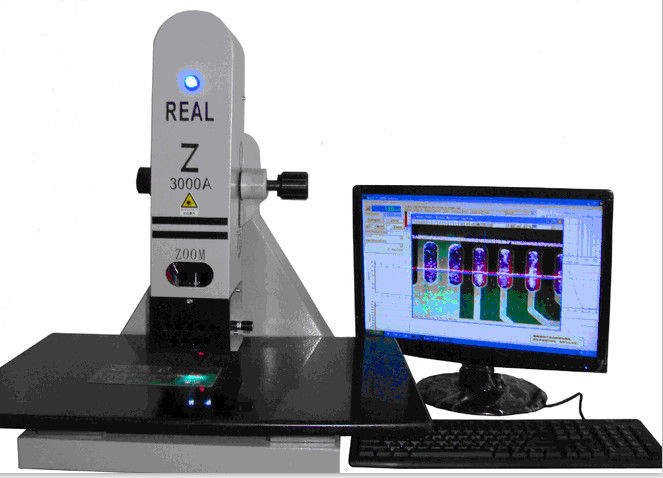

Optyczny system pomiarowy 3D, cyfrowy system pomiaru wideo

Optyczny system pomiarowy 3D może spełnić wszystkie wymagania pomiarowe, a szczególnie nadaje się do warsztatu i laboratorium pomiarowego, szeroko stosowanych w lotnictwie, przemyśle lotniczym, obronnym, motoryzacyjnym, odlewniczym i elektronicznym itp.

Główne cechy:

1. Zamknięta struktura ramy, która jest prosta i zwarta.

2. Przyjęcie przez Crossbeam technologii precyzyjnego projektowania pochyłego dźwigara (patent) gwarantuje lekkość, nisko położony środek ciężkości, silną sztywność i mały błąd w ruchu, aby zapewnić stabilność maszyny.

3. Oś Z za pomocą cylindrycznego urządzenia wyważającego znacznie poprawiła dokładność i stabilność pozycjonowania w osi Z.

4. Układ napędowy wykorzystuje znane na całym świecie marki wysokowydajnych serwosilników prądu stałego, napęd z paskiem zębatym w celu zapewnienia szybszej i dokładniejszej transmisji, lepszych wyników sportowych.

5. System kontroli współrzędnych specyficzny dla SB, gwarantujący stabilność ruchu, 21 technologia korekcji błędów geometrycznych.

6. Oprogramowanie używane z niezależnymi prawami własności intelektualnej, potężny pakiet oprogramowania pomiarowego AC-DMIS, jego doskonałe funkcje pomiarowe i funkcje online zapewniają użytkownikom idealne rozwiązanie pomiarowe.

Główne funkcje optycznego systemu pomiarowego 3D

1) Konfiguracja parametru środowiska pomiarowego i parametru ruchu.

2) Konfiguracja i kalibracja systemu sondującego.

3) Przechwytywanie punktu pomiarowego.

4) Podstawowy element geometrii.

5) Tworzenie, transformacja, przegląd, rzutowanie, przechowywanie, transfer i odpowiednie obliczenia elementu.

6) Ustawienie, przechowywanie i transformacja układu współrzędnych i układu współrzędnych przedmiotu obrabianego.

7) Ocena tolerancji wymiarów i tolerancji położenia.

8) Zapisz i wprowadź plik wyników pomiaru.

9) Importuj i konwertuj model CAD 3D.

10) Spójność między układem współrzędnych modelu a układem współrzędnych części.

11) Pobieranie cech i zakrzywionych punktów powierzchni w modelu.

12) Utworzenie i pomiar linii powierzchni przekroju.

13) Tworzenie i pomiar zakrzywionej powierzchni.

14) Programowanie offline na podstawie modelu CAD

Postać: (próbka zostaje i podwójna kolumna się porusza)

W pełni automatyczny przyrząd do pomiaru wideo o wysokiej dokładności z podwójną kolumną

Podstawa maszyny przyjmuje marmur (poziom 00), solidna konstrukcja platformy testowej, zapewnia wysoką stabilność i sztywność.

Przyjmij japońską śrubę kulową szlifierską THK i precyzyjną szynę prowadzącą THK, wysokowydajny system serwomechanizmu Panasonic w pełni zamknięte sterowanie, wysoka dokładność, duża prędkość, wysoka stabilność.

Przyjmij USA TEO kolorowy przewód przemysłowy o wysokiej rozdzielczości 800 TV na CCD.

Upewnij się, że obraz testowy jest wysokiej jakości i szybka.

W pełni automatyczny obiektyw zmiennoogniskowy, nie trzeba mierzyć po zmianie powiększenia obiektywu.

Program tetracykliczny ośmiostrefowy LED zimne światło powierzchniowe, zimne światło z obręczą osiową (współosiowe zimne światło dla opcji)

Niemcy Heidenhain otwarta skala optyczna SMT 0,0005 mm

Dotykowa głowica pomiarowa England Renishaw (automatyczny system SCR dla opcji) i sonda laserowa Japan Keyence.

Potężne funkcjonalne w pełni automatyczne oprogramowanie do badań i rozwoju 3D, może automatycznie testować programowo.

Wideo, sonda, współosiowy test laserowy, może automatycznie testować programowo.

Może opcjonalnie zakres pomiarowy osi Z: 300-500 mm
